Pokiaľ ide o vákuové čerpadlá, požiadavky sa môžu výrazne líšiť v závislosti od toho, či aplikácia vyžaduje podmienky vysokej alebo nízkej čistoty. Ako dodávateľ vákuových čerpadiel som bol z prvej ruky svedkom zreteľných rozdielov medzi týmito dvoma typmi aplikácií a zodpovedajúcimi vákuovými čerpadlami navrhnutými na ich splnenie.
1. Pochopenie konceptu čistoty vo vákuových aplikáciách
V kontexte vákuových aplikácií sa čistota týka úrovne kontaminantov povolených vo vákuovom prostredí. Aplikácie s vysokou čistotou vyžadujú extrémne čisté vákuum bez kontaminantov, zatiaľ čo aplikácie s nízkou čistotou dokážu tolerovať určité množstvo nečistôt.
Aplikácie s vysokou čistotou prevládajú v odvetviach, ako je výroba polovodičov, farmaceutický priemysel a vedecký výskum. Napríklad pri výrobe polovodičov môže aj najmenšia kontaminácia viesť k poruchám mikročipov, čo vedie k zníženiu výkonu alebo úplnému zlyhaniu. Podobne vo farmaceutickej výrobe je udržiavanie vákua vysokej čistoty kľúčové pre zabezpečenie kvality a bezpečnosti liekov.
Na druhej strane aplikácie s nízkou čistotou sú bežné vo všeobecných priemyselných procesoch, ako je vákuové balenie, manipulácia s materiálom a niektoré typy operácií sušenia. Tieto aplikácie nevyžadujú rovnakú úroveň čistoty ako aplikácie s vysokou čistotou a určitý stupeň kontaminácie môže byť prijateľný.
2. Požiadavky na výkon
2.1 Konečná úroveň vákua
Jeden z najvýznamnejších rozdielov medzi vývevami s vysokou čistotou a vývevou s nízkou čistotou spočíva v ich schopnosti dosiahnuť a udržať špecifickú konečnú úroveň vákua. Aplikácie s vysokou čistotou zvyčajne vyžadujú oveľa hlbšie vákuum, často v rozsahu 10⁻3 až 10⁻⁹ milibarov alebo dokonca nižšie. Je to preto, že nižší tlak znižuje počet molekúl plynu v systéme, čím sa minimalizuje možnosť kontaminácie.
Napríklad v elektrónovej mikroskopii je potrebné vákuum vysokej čistoty okolo 10⁻⁶ milibarov, aby sa zabránilo rozptylu elektrónov molekulami plynu, ktoré by inak rozmazali obraz. Na rozdiel od toho aplikácie s nízkou čistotou zvyčajne pracujú pri relatívne vyšších tlakoch, typicky v rozsahu 1 až 100 milibarov. Napríklad vákuový baliaci stroj môže efektívne fungovať pri úrovni vákua okolo 10 milibarov.
2.2 Stabilita vákua
Aplikácie s vysokou čistotou tiež vyžadujú vynikajúcu stabilitu vákua. Akékoľvek kolísanie úrovne vákua môže priniesť nečistoty alebo narušiť proces. Napríklad v procese nanášania tenkých vrstiev na výrobu polovodičov je stabilné vákuum nevyhnutné na zabezpečenie rovnomerného rastu filmu. Náhla zmena tlaku môže spôsobiť zmeny v rýchlosti nanášania, čo vedie k nekonzistentnej hrúbke a kvalite filmu.
Aplikácie s nízkou čistotou sú vo všeobecnosti zhovievavejšie z hľadiska stability vákua. Menšie výkyvy tlaku nemusia mať významný vplyv na celkový proces. Napríklad pri jednoduchej operácii vákuového sušenia môže malá zmena úrovne vákua len mierne ovplyvniť čas sušenia, ale neohrozí kvalitu konečného produktu.
3. Kontrola kontaminácie
3.1 Olej a mazanie

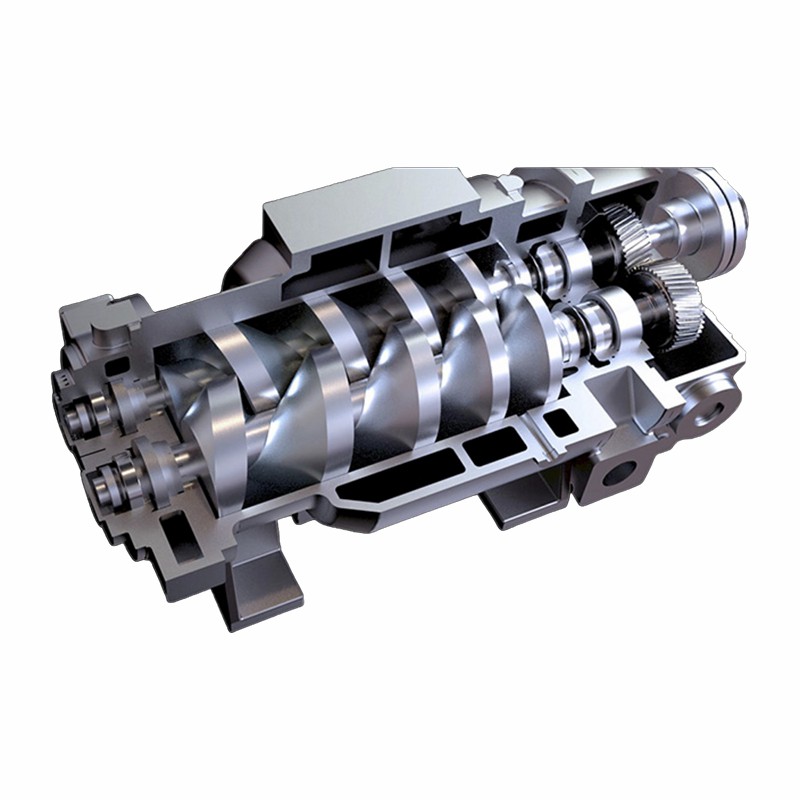

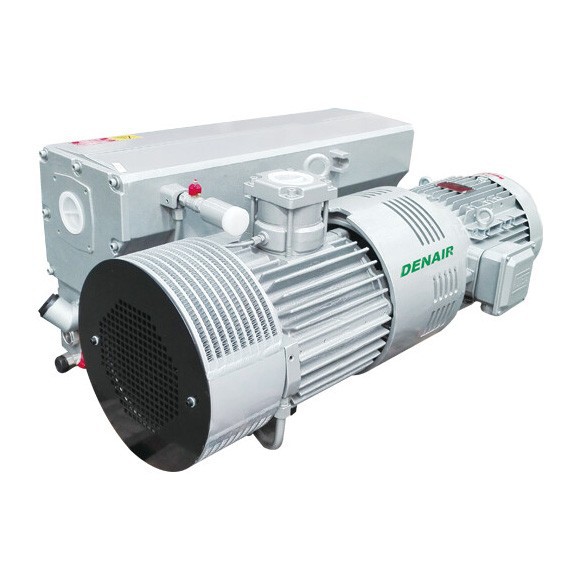

V aplikáciách s vysokou čistotou sa často uprednostňujú bezolejové vývevy, aby sa zabránilo kontaminácii oleja. Olej môže uvoľňovať výpary, ktoré môžu kontaminovať vákuové prostredie a procesné materiály.Bezolejová vákuová pumpatechnológia v posledných rokoch výrazne pokročila a ponúka spoľahlivý výkon bez rizika kontaminácie na báze oleja. Tieto čerpadlá využívajú alternatívne metódy, ako sú mechanizmy chodu nasucho alebo magnetická levitácia, aby sa dosiahla požadovaná úroveň vákua.
V aplikáciách s nízkou čistotou sa bežne používajú olejom mazané vývevy. Olej poskytuje funkcie mazania, tesnenia a chladenia, ktoré môžu zlepšiť účinnosť a životnosť čerpadla. Prítomnosť oleja však tiež znamená, že existuje potenciál kontaminácie na báze oleja, čo je však v týchto aplikáciách zvyčajne prijateľné.
3.2 Odplyňovanie
Odplyňovanie je uvoľňovanie molekúl plynu z povrchov materiálov vo vákuovom systéme. V aplikáciách s vysokou čistotou sa starostlivo vyberajú materiály s nízkou rýchlosťou odplynenia, aby sa minimalizovala kontaminácia. Napríklad nehrdzavejúca oceľ a určité typy keramiky sa bežne používajú vo vákuových komorách s vysokou čistotou, pretože majú nízke odplyňovacie vlastnosti.
V aplikáciách s nízkou čistotou sú požiadavky na kontrolu odplynenia menej prísne. Môžu sa použiť niektoré materiály s vyššou rýchlosťou odplynenia, pokiaľ nespôsobujú významné problémy procesu.
3.3 Tvorba častíc
Aplikácie s vysokou čistotou vyžadujú prísnu kontrolu tvorby častíc. Vákuové čerpadlá používané v týchto aplikáciách sú navrhnuté tak, aby minimalizovali produkciu častíc, ktoré môžu pôsobiť ako nečistoty. Môžu byť nainštalované špeciálne filtračné systémy na odstránenie akýchkoľvek častíc, ktoré vznikajú počas procesu čerpania.
V aplikáciách s nízkou čistotou nie je úroveň kontroly častíc taká kritická. Aj keď je možné použiť základnú filtráciu, celková tolerancia častíc je vyššia.
4. Chemická kompatibilita
4.1 Aplikácie s vysokou čistotou
V aplikáciách s vysokou čistotou, najmä vo farmaceutickom a chemickom priemysle, musí byť vákuová pumpa chemicky kompatibilná s procesnými plynmi a parami. Napríklad pri výrobe určitých liečiv môžu byť prítomné korozívne plyny alebo rozpúšťadlá. AFarmaceutické - Vákuová pumpaje navrhnutý tak, aby odolal korózii a zachoval si svoj výkon v tak drsnom chemickom prostredí. Tieto čerpadlá sú často vyrobené zo špeciálnych materiálov, ako sú zliatiny odolné voči korózii alebo potiahnuté ochrannými vrstvami.
4.2 Aplikácie s nízkou čistotou
Aplikácie s nízkou čistotou môžu zahŕňať aj niektoré chemické procesy, ale požiadavky na chemickú kompatibilitu sú vo všeobecnosti menej prísne. V niektorých prípadoch môže postačovať štandardná vákuová pumpa, pokiaľ dokáže zvládnuť špecifické plyny a výpary prítomné v procese. Ak však proces zahŕňa vysoko korozívne látky, aVákuová pumpa odolná voči koróziimôže byť stále potrebné.
5. Úvahy o nákladoch
5.1 Počiatočná investícia
Vákuové čerpadlá s vysokou čistotou majú zvyčajne vyššiu počiatočnú investíciu v porovnaní s čerpadlami s nízkou čistotou. Pokročilé technológie a materiály používané na dosiahnutie vysokého výkonu a kontroly kontaminácie sú drahé. Napríklad bezolejové vývevy a vývevy so špeciálnymi antikoróznymi nátermi sú drahšie ako ich olejom mazané a štandardné náprotivky.
5.2 Prevádzkové náklady
Prevádzkové náklady vákuových čerpadiel vysokej čistoty môžu byť tiež vyššie. Tieto čerpadlá často vyžadujú častejšiu údržbu a výmenu dielov, aby sa zabezpečil ich výkon a spoľahlivosť. Okrem toho môže byť spotreba energie niektorých vysokovýkonných vákuových čerpadiel relatívne vysoká.
Naproti tomu vákuové čerpadlá s nízkou čistotou sú vo všeobecnosti nákladovo efektívnejšie z hľadiska počiatočnej investície aj prevádzkových nákladov. Majú jednoduchší dizajn a vyžadujú menej údržby, čo z nich robí ekonomickejšiu voľbu pre aplikácie, kde sa nevyžaduje vysoká čistota.
6. Záver a výzva na akciu
Stručne povedané, rozdiely medzi vákuovými čerpadlami pre aplikácie s vysokou a nízkou čistotou sú značné a zahŕňajú aspekty, ako sú požiadavky na výkon, kontrola kontaminácie, chemická kompatibilita a náklady. Ako dodávateľ vákuových čerpadiel rozumieme jedinečným potrebám každej aplikácie a môžeme poskytnúť najvhodnejšie riešenia vákuových čerpadiel.
Či už ste zapojený do procesu s vysokou čistotou v polovodičovom alebo farmaceutickom priemysle alebo do aplikácie s nízkou čistotou vo všeobecnej výrobe, máme odborné znalosti a sortiment produktov, ktoré splnia vaše požiadavky. Ak máte záujem dozvedieť sa viac o našich vákuových pumpách alebo potrebujete pomoc pri výbere správnej pumpy pre vašu aplikáciu, neváhajte nás kontaktovať, aby sme vám poskytli podrobnú diskusiu a prispôsobené riešenie.
Referencie
- „Príručka vákuovej technológie“ od O'Hanlona, JF
- „Vákuové čerpadlá a vákuová technológia“ od Reipa, J.
- Priemyselné správy o aplikáciách vákuových čerpadiel v priemyselných odvetviach s vysokou a nízkou čistotou.
